CAD繪圖設計技巧之設計中心
發布時間:2019-02-26 | 信息來源:東莞盈安教育科技有限公司CAD繪圖設計技巧之設計中心
CAD繪圖設計中所說的'設計中心'是中望CAD平臺軟件中一個集成化的輔助繪圖工具,它與Windows資源管理器類似。通過'設計中心'窗口可以瀏覽、查找、預覽及管理CAD的圖形文件、塊參照、外部參照等不同的資源文件。同時,設計師也可以直接使用鼠標拖拽方式,將各種路徑下的圖紙、線形、文字樣式、塊、外部參照等插入到當前繪圖中。如此一來,已有資源的得以重復利用,而無需重新設置,從而提高了圖形管理和圖形設計的效率。

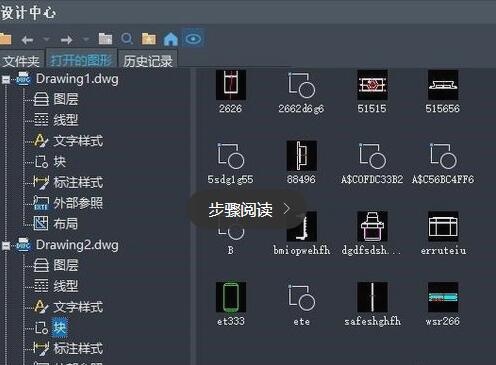

在實際繪圖過程中,設計師可以通過中望CAD軟件菜單欄工具——設計中心,啟用該功能,也可以直接用'CTRL+2'組合鍵快速啟動。如下圖所示,'設計中心'窗口頂部的工具欄列出了部分工具選項,設計師可快速訪問對應的功能,包括加載、歷史記錄的上下翻頁、收藏夾、查找及是否預覽等。

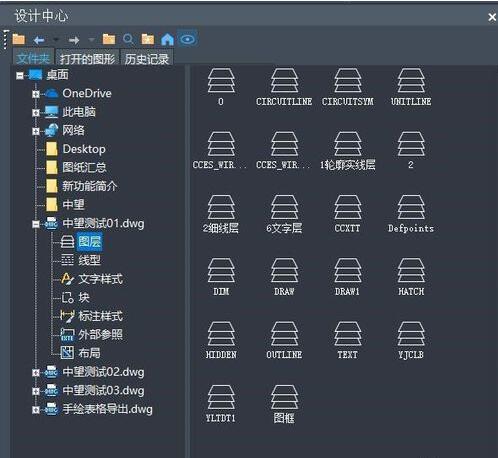

更具人性化的是,該功能以樹形結構顯示文件與文件夾的層次結構、打開的圖形列表、以及已訪問文件的歷史記錄。而打開的圖形選項卡下默認顯示其中最常用的操作在'文件夾'中。

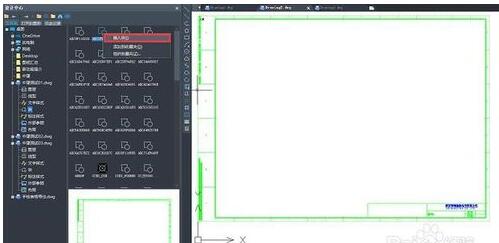

設計師選擇常用圖紙中的圖形文件后,可以插入塊參照的方式直接插入到當前繪圖區域。在預覽開啟的狀態下,還能夠預覽到該對象,非常直觀清晰。此外,直接點選dwg圖紙也可以預覽該圖紙內容。

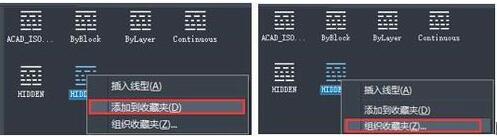

另一方面,CAD模具設計軟件-中望CAD支持設計師將常用的工具存放在收藏夾中。在內容區域或各個選項卡列出的樹狀圖中,選中一個項目并單擊鼠標右健,然后在快捷菜單中選擇'添加到收藏夾'即可,非常方便。而對于暫時不常用的對象則可以在快捷菜單中選擇'組織收藏夾',然后在自動彈出的本地收藏夾文件夾中,刪除不需要的對象。
CAD制圖無論繪制什么圖形我們采用1:1比例進行繪制,即一條直線為1000,我們在圖紙上繪制出來的距離就是實實在在的1000。我相信這里大家是不會疑惑的,這里就暫告一段落。

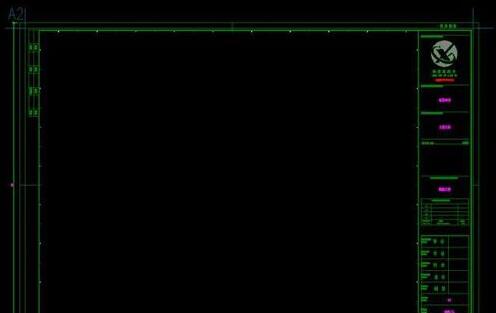

出圖比例1:100,1:50,1:30,1:5等等,是什么意思?我們這里做一下解釋:我們先來看一下這個例子,這里我以A2(594*420)標準圖框為例,如圖所示:

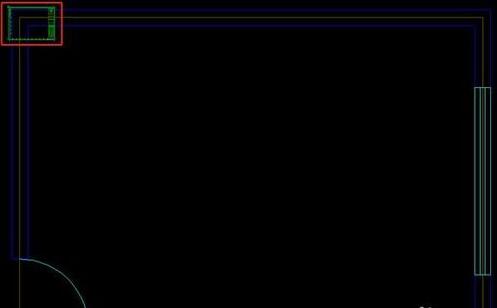

我們現在有一張實際為A2的圖紙,實際大小為1:1,即實際尺寸594*420,然后我們現在有一個實際尺寸為5940*4200的房間,很顯然,如果是1:1的比例,我們的圖紙無論怎么擺放在圖紙上,圖紙上的內容只能顯示很小的一部分,如圖所示:
