長安模具設計與制造培訓常見UG使用技巧

發布時間：2019-03-19 | 信息來源：東莞盈安教育科技有限公司

UG在模具設計中，有著大量的應用技巧，熟練掌握這些技巧，會給你在工作中帶來非常大的方便，尤其是在復雜產品的分模過程中，可以少走彎路減少盲目性。下面長安模具設計與制造老師給大家講講。

在UG操作中，經常碰到布爾運算加不上，減不掉，以及裁減，分割失敗等問題。尤其是在面比較爛的情況下，分模，取滑塊，斜頂經常碰到此類問題，可試著采用以下辦法：

1．將工具體的面偏移或者移動少許距離來解決。（偏移或移動的距離要不至于影響加工的精度）

2．用線框顯示目標體，工具體，再做布爾運算（或裁減，分割）若失敗，仔細觀察，會發現部分的棱邊顯示為紅色，此為問題區域，可將問題區域分割開來（即分成兩部分），再作布爾運算，然后抽取問題區域面，縫合，處理，再補丁上去，此法可解決大部分布爾運算失敗的問題。（也可將問題面偏置少許來解決）

3．據厚街汽車模具設計培訓老師介紹有時，布爾運算失敗，可全部作成面，操作面，再縫合成實體。這種方法，可應付幾乎所有加減失敗的問題，但也最麻煩，實在沒招的情況下才建議采用。

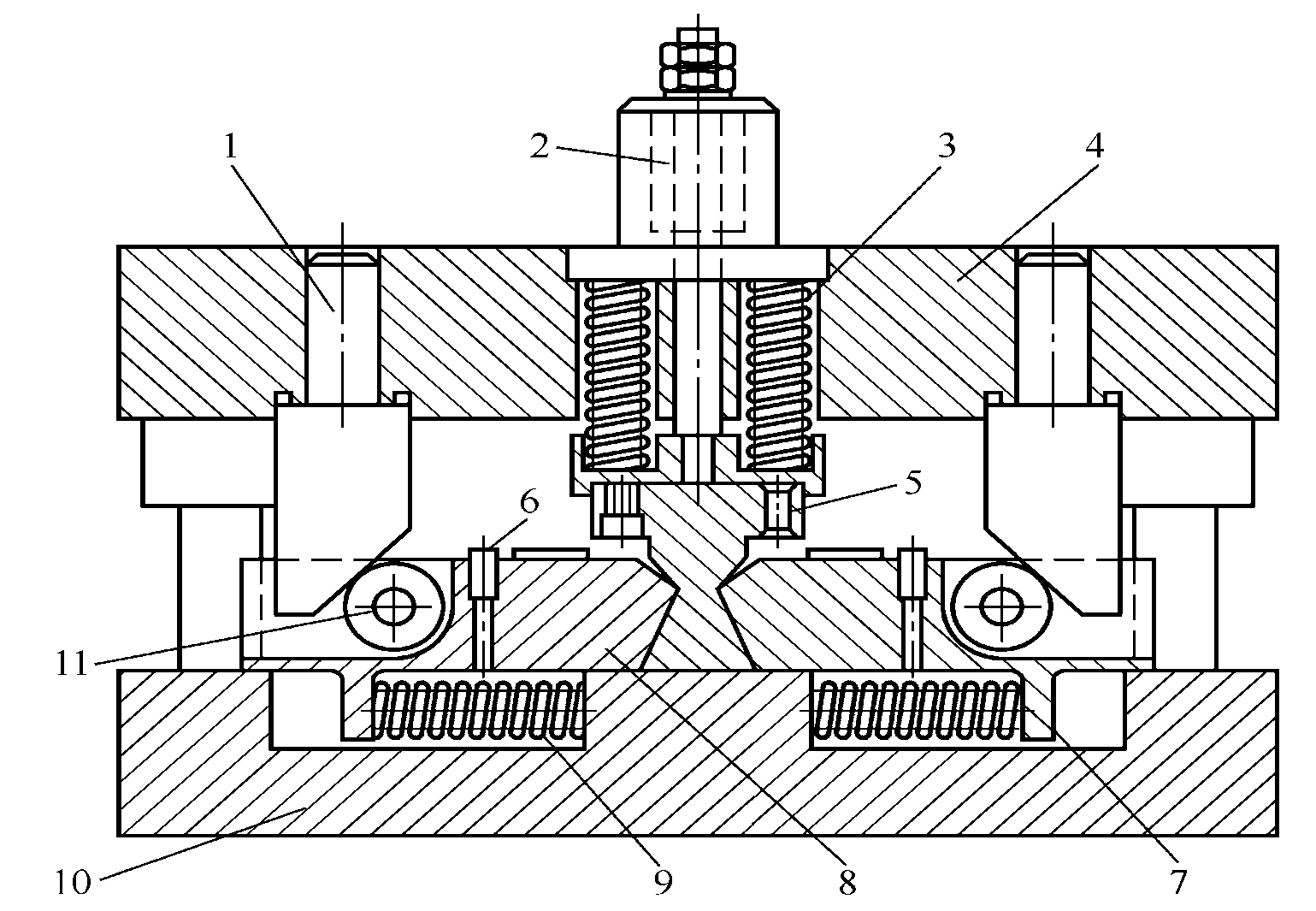

長安模具設計與制造培訓

4．用實體縫合的方式來加兩個物體，先選共同面，調整公差來縫合。但這種方式會為后續的操作帶來麻煩。

布爾運算若產生多個體，將丟失參數，這也是執行MW/moldtools中的Split_Solid失敗的一個原因。

用片體裁減實體，在實體區域內，片體不能有“邊界”，或“面自交”的問題，這可用Analysis/ExamineGeometry里的Face_FaceIntersections和Sheet_Boundaries選項檢查出來的。

布爾運算不能有“零厚度”現象產生。

布爾運算中，可以“面－面，面－實體”。這兩個選項在分模中補面非常方便。

以上內容由厚街拉伸模具設計公司盈安教育小編收集整理，如果你對模具設計有興趣可以來盈安教育看看，我們有專業的師資團隊，大量珍貴的實踐操作和教學經驗，是你學習的不二選擇。
