長安拉伸模具設計之共線孔尺寸標注
發布時間：2019-03-23 | 信息來源：東莞盈安教育科技有限公司長安拉伸模具設計之共線孔尺寸標注
在機械制圖中我們常常會遇到一排共線孔的尺寸標注問題。通常遇到這種問題有2個方法解決，一種是把每一個孔相對于參考邊的相對位移都標注出來。第二種是采用相對位移來確定第一個孔和最末孔的位置，再在兩點連線上，根據中間孔與首末孔的相對位置來確定。那么哪種方法更好呢？長安拉伸模具設計培訓老師給大家分析一下。
長安拉伸模具設計培訓老師認為一個好的機械設計師應該充分考慮到功能、加工和測量幾個因素。在滿足需求的同時，確保產品能穩定的加工出來，并且保證經濟性。最后再保證可測量性。

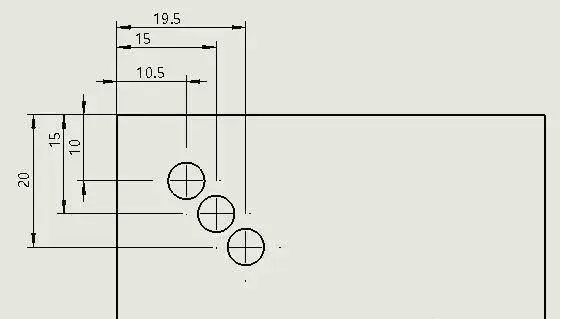

如果這個孔只是個通氣孔毫無精度要求，可以按照下面的方法表示：
在這張圖里，可以看到除了告訴加工人員孔的位置尺寸外，還告訴了測量人員測量基準是上表面和左側面，通常圖紙上還會寫上未著公差基于國標xxx，或者ISOxxx中級或者初級精度。檢測人員也會按照給定的精度來檢測尺寸是否合格。
至于加工方式，可能是直接鑄造出來的（壓鑄精度高一點，沙鑄精度差一點）。也可以是用鉆床鉆出來。在或者是銑床或者加工中心直接加工出來。

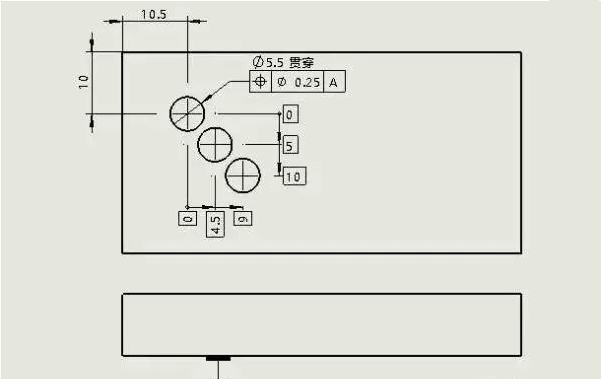

第二種，如果這三個孔是安裝螺紋的通孔，對面會擰一個零件。我會這么標注它:
通孔之間的位置關系就比較重要了，如果超出了位置度的范圍，對配的零件螺釘就可能擰不上。所以我們標了一個基本尺寸，然后通過相對的位置度來限制孔之間的關系。只標明基準A的意思是，檢測的時候，可以用這三個孔的軸線在A表面上的投影。
由于有了位置度的要求，當然這個位置度要求并不高。壓鑄一般可以滿足，機加工的話，鉆床和加工中心都沒問題。
大批量產品檢測的時候會做一個量具，量具上有三個圓柱，零件往上一放，可以穿過就說明沒問題。小批量的三坐標測量?jī)x，或者投影都可以。
至于三個孔的位置是斜著標，還是XY標在這里都沒關系，因?yàn)槭抢碚撜_尺寸，你怎么標人家就怎么測。

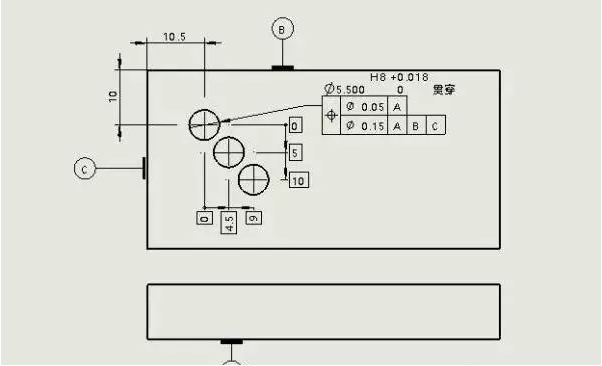

第三種，長安工程模具設計老師認為如果這三個孔是定位銷孔（通常定位一個零件用兩個銷孔，或者一個銷孔一個腰孔），不僅相對位置有要求，與兩邊的位置也有要求，那么我會這么標：
你會看到，首先因?yàn)槭嵌ㄎ讳N(xiāo)控，孔的精度變高了。同時變成了復合工差，增加了一個位置度，第二行位置度的意思就是每一個孔對應于ABC三個基準有一個位置度要求，而且這個位置度一定是比第一行的相對位置度要大的，否則沒有意義。因此這三個孔需要同時滿足兩個位置度要求。
加工方法，這里鉆床一般就不行了，鏜床或者加工中心應該都能滿足。

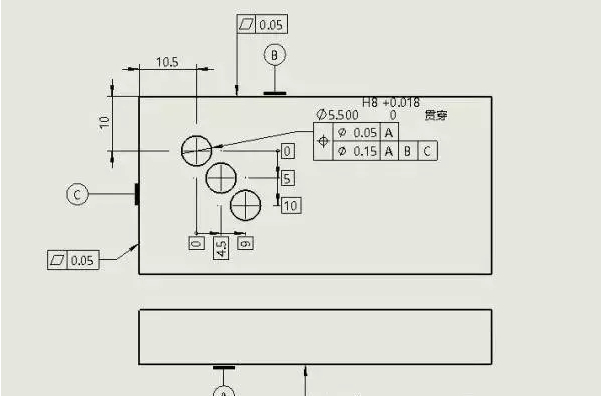

這里的ABC三個基準的選擇是基于實際使用的來選的，比如你安裝的接觸面是哪個面那么你就選那個面。由于精度要求高，有時候也需要約束基準面的平面度，否則坑坑洼洼的，測出來位置度肯定不準。如下圖：
形位公差博大精深，比較考驗專業水平。

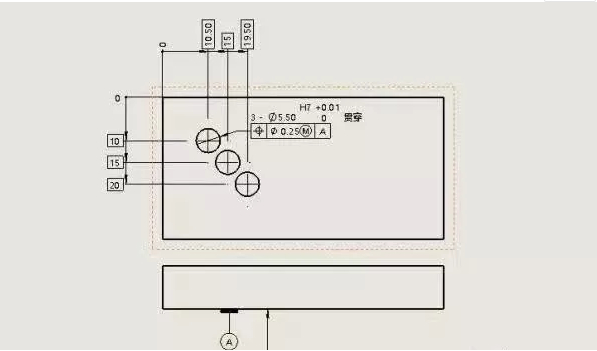

再簡單說一下。比如下圖中位置度后面的一個M畫了一個圈。
為什么要有最大實體要求呢？我們從邏輯上縷一縷：
首先，每一個孔加工出來的大小都是有誤差的，即使你標注5.50，實際做出來可能是5.51，所以我們給每個孔標注了公差，這里給的是H7。
然后，我們給了一個位置度，0.25，也就是說這個孔的軸線在理論位置在0.25的圓柱內。這個位置度是保證對面插的三個銷能同時進入下面這三個孔。
如果沒有那個M，檢測的時候，如果孔徑在公差內，孔的軸線在公差范圍內就認為合格，反之則不合格。
但是這樣做有時候不經濟，比如我的孔做大了，做到5.51了，也就是說，即使我的位置度超差了，做到了0.26，銷子依然可以插進去孔，因?yàn)槲恢枚鹊钠畋豢鬃龃罅藦浹a(bǔ)了。而我的目的只是要銷插進孔而已。所以我標注了一個M。
當我加工的孔比基準尺寸大（但是仍要在給定的公差范圍內），我的位置度實際上是給定的值0.25+孔變大的值0.01。
這樣做的好處很明顯了，可以在保證功能的情況下得到更多的合格的零件，畢竟功能優先。而檢具也好做了，做一個高精度的銷，能插進去的就是合格品。
看了上面的內容相信大家對共線孔尺寸標注有了一定的了解，如果想學長安連續模具設計，可以到盈安來看看。師資團隊全部來源于各大企業的技術骨干，工作閱歷豐富，沉淀了大量珍貴的實踐操作和教學經驗，保證你能學到真技術。分享模具設計知識，我們一直在堅持，如果你喜歡，歡迎大家留言、轉發、點贊、分享、關注，里面還有很多精彩的視頻課程，大家可以點擊免費公開課觀看哦。
