厚街汽車模具設計培訓之UG修剪破面

發布時間：2019-03-19 | 信息來源：東莞盈安教育科技有限公司

用Analysis/ExamineGeometry里的Face_FaceIntersections和Sheet_Boundaries選項，確定邊界的數量，以及破孔的具體位置，或自交面的位置。再分別用線框顯示，分析邊界線。

1、面減面：抽取破孔周邊面，將其去除參數，然后用布爾運算，面減面的方式，將破孔周邊面去掉，再將抽取的面縫合上去（必要時，可將縫合公差稍作調整），也可將抽取的面擴大，或修剪，再縫合。如果布爾運算失敗，可將破孔周?chē)拿娑甲龀槿?，再布爾運算。后Copy已經抽取的面，處理破面，再縫合。

2、裁剪片體抽取破面或周邊的面作備份。用TrimmedSheet(修剪的片體)選項，剪掉原幾何體中的破面或周邊的面。再用備份的面，經編輯處理，再恢復上去逐個縫合。如果破面為小孔，可用“自由曲面特征”里的選項，手動做i片體，補上去。如果縫合后仍有破孔，可將縫合公差稍微調大，待作成實體后，用“替換”或者“約束面”等功能來修整。

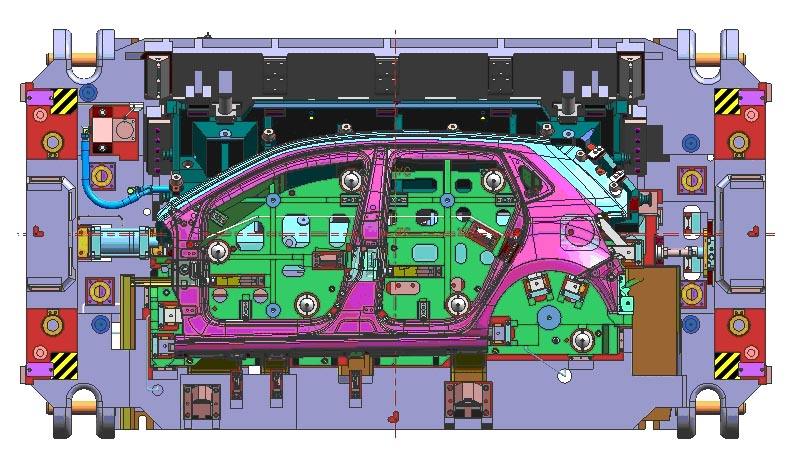

厚街汽車模具設計培訓

3、將破掉的面修改成另一種顏色，其余的面顏色作成一致。再用MW/moldtool/ExtractFaceRegion選項抽取同顏色的面，打開29層，可看到?jīng)]有了欲刪除的面，這樣就很容易修補。

4、有時，由其他軟件轉過來的IGS圖，曲面已經嚴重變形，可用輪廓線，手動作面。如有輪廓線斷開，可將這些處剪掉，再處理。

5、厚街級進模具設計老師介紹如果破面很多，可全部抽取成一個個的散面，再逐個縫合，即可發現問題所在。

6、有很多從其他3D軟件轉過來的STP圖，分析它為實體，但是仔細觀察，卻有破洞，這屬于幾何問題。這時可抽取一個個的單片體，再逐個縫合來解決。也可根據輪廓線，自己手工作面后，再做Patch.

7、UG打開其它軟件輸出的IGS圖檔，效果都不太好，很多情況下都有片體的變形，可以先用Solidworks軟件打開，再另存為x_t格式，輸入U(xiǎn)G，這時可發現，圖形的質量大為改觀。

8、有時，可適當加大縫合的公差，人為的將片體縫合成實體，然后在實體中來修改，這樣會容易很多。記住，片體若不易修改，可先作成實體，實體若不易修改，可先作成片體。

9、實體修補的工具主要是：補片體（Patch），簡化，替換，約束面（Constrain_face），刪除面。

以上內容由厚街沖壓模具設計公司盈安教育總結的這些方法，大家可以靈活運用。同時，通過觀察產品的特征，應用鏡像或復制關系來修補破面，效果更好。方法不是萬能的，大家可以在實踐中多摸索。
