東莞工程模具設計培訓老師介紹CAE軟件的結構與功能

發布時間：2019-03-05 | 信息來源：東莞盈安教育科技有限公司

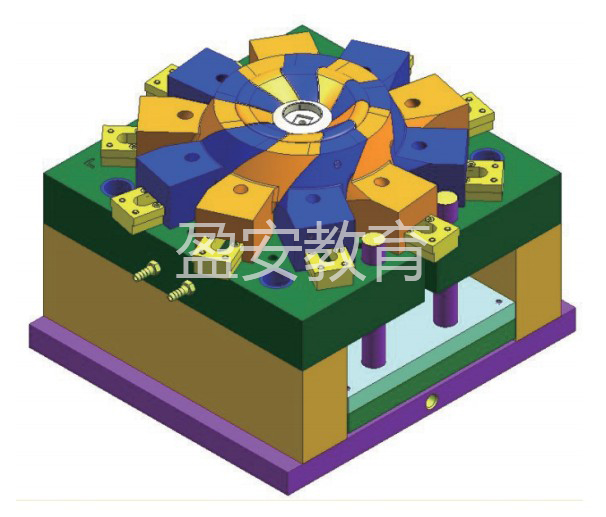

據東莞工程模具設計培訓老師介紹CAE軟件的基本結構其中包含以下模塊：

前處理模塊---給實體建模與參數化建模，構件的布爾運算，單元自動剖分，節點自動編號與節點參數自動生成，載荷與材料參數直接輸入有公式參數化導入，節點載荷自動生成，有限元模型信息自動生成等。

有限元分析模塊---有限單元庫，材料庫及相關算法，約束處理算法，有限元系統組裝模塊，靜力、動力、振動、線性與非線性解法庫。大型通用題的物理、力學和數學特征，分解成若干個子問題，由不同的有限元分析子系統完成。一般有如下子系統：線性靜力分析子系統、動力分析子系統、振動模態分析子系統、熱分析子系統等。

后處理模塊---有限元分析結果的數據平滑，各種物理量的加工與顯示，針對工程或產品設計要求的數據檢驗與工程規范校核，設計優化與模型修改等。

用戶界面模塊、數據管理系統與數據庫、專家系統、知識庫。

CAE工藝分析-CAE軟件對工程和產品的分析、模擬能力，主要決定于單元庫和材料庫的豐富和完善程度，單元庫所包含的單元類型越多，材料庫所包括的材料特性種類越全，其CAE軟件對工程或產品的分析、仿真能力越強。

一個CAE軟件的計算效率和計算結果的精度，主要決定于解法庫。先進高效的求解算法與常規的求解算法，在計算效率上可能有幾倍、幾十倍，甚至幾百倍的差異。

前后處理是近十多年發展最快的CAE軟件成分，它們是CAE軟件滿足用戶需求，使通用軟件專業化、屬地化，并實現CAD、CAM、CAPP、PDM等軟件無縫集成的關鍵性軟件成分。它們是通過增設CAD軟件，例如Pro/Engineer，UG，Solidedge，CATIA，MDT等軟件的接口數據模塊，實現了CAD/CAE的有效集成。

CAE通常指有限元分析和機構的運動學及動力學分析。有限元分析可完成力學分析（線性、非線性、靜態、動態）；場分析（熱場、電場、磁場等）；頻率響應和結構優化等。機構分析能完成機構內零部件的位移、速度、加速度和力的計算，機構的運動模擬及機構參數的優化。

以上內容由東莞拉伸模具設計培訓公司收集整理，想了解更多相關知識，請關注盈安教育官網。

本文關鍵詞:東莞工程模具設計培訓,CAE工藝分析,東莞拉伸模具設計培訓
