盈安教育分享:東莞五金模具設計之拉深模具設計

發布時間：2019-03-06 | 信息來源：東莞盈安教育科技有限公司

拉深模按其工序順序可分為首次拉深模和后續各工序拉深模，它們之間的本質區別是壓邊圈的結構和定位方式上的差異。按拉伸模使用的沖壓設備又可分為單動壓力機用拉深模、雙動壓力機用拉深模及三動壓力機用拉深模，它們的本質區別在于壓邊裝置的不同(彈性壓邊和剛性壓邊)。按工序的組合來分，又可分為單工序拉深模、復合模和級進式拉深模。此外還可按有無壓邊裝置分為無壓邊裝置拉深模和有壓邊裝置拉深模等。下面將介紹幾種常見的拉深模典型結構。

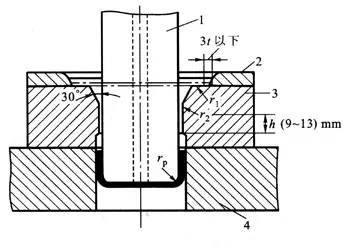

1一凸模；2一定位板；3一凹模；4一下模座

圖4.6.1無壓邊裝置的首次拉深模

1．首次拉深模

(1)無壓邊裝置的首次拉深模(圖4.6.1)此模具結構簡單,常用于板料塑性好,相對厚度時的拉深。工件以定位板2定位，拉深結束后的卸件工作由凹模底部的臺階完成，拉深凸模要深入到凹模下面，所以該模具只適合于淺拉深。

(2)具有彈性壓邊裝置的首次拉深模這是最廣泛采用的首次拉深模結構形式(圖4.6.2)壓邊力由彈性元件的壓縮產生。這種裝置可裝在上模部分(即為上壓邊)，也可裝在下模部分(即為下壓邊)。上壓邊的特征是由于上?？臻g位置受到限制，不可能使用很大的彈簧或橡皮，因此上壓邊裝置的壓邊力小，這種裝置主要用在壓邊力不大的場合。相反，下壓邊裝置的壓邊力可以較大，所以拉深模具常采用下壓邊裝置。

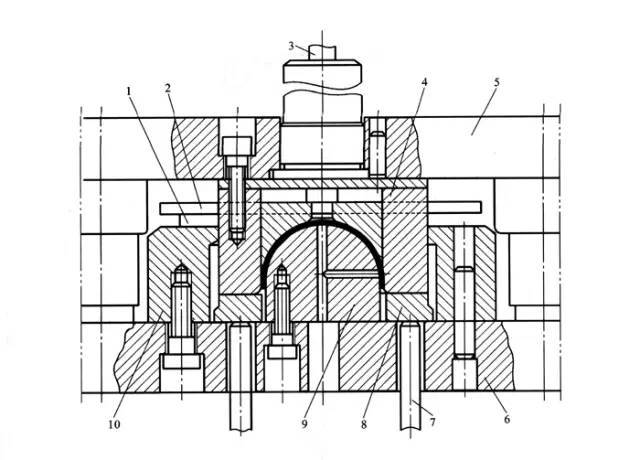

(3)落料首次拉深復合模圖4.6.3為在通用壓力機上使用的落斜首次拉深復合模。它一般采用條料為坯料，故需設置導料板與卸料板。拉深凸模9的頂面稍低于落料凹模10，刃面約一個料厚，使落料完畢后才進行拉深。拉深時由壓力機氣墊通過頂桿7和壓邊圈8進行壓邊。拉深完畢后靠頂桿7頂件，卸料則由剛性卸料板2承擔。

1一凸模；2一上模座；3一打料桿；4一推件塊；5一凹模；

6一定位板；7一壓邊圈；8一下模座；9一卸料螺釘

圖4.6.2有壓邊裝置的首次拉深模

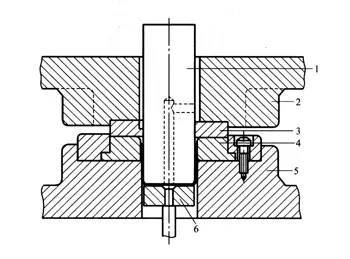

(4)雙動壓力機上使用的首次拉灤模(圖4.6.4)因雙動壓力機有兩個滑塊，其凸模1與拉深滑塊(內滑塊)相連接，而上模座2(上模座上裝有壓邊圈3)與壓邊滑塊(外滑塊)相連。拉深時壓邊滑塊首先帶動壓邊圈壓住毛坯，然后拉深滑塊帶動拉深凸模下行進行拉深。此模具因裝有剛性壓邊裝置，所以模具結構顯得很簡單，制造周期也短，成本也低，但壓力機設備投資較高。

2．后續各工序拉深模

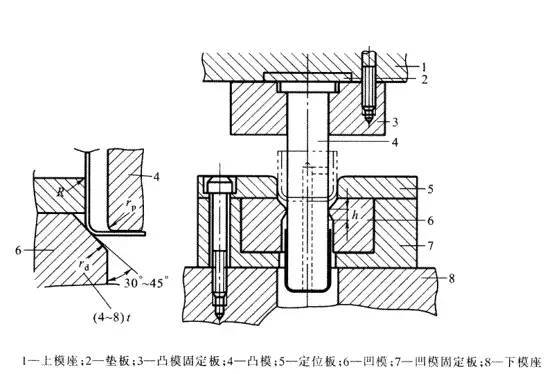

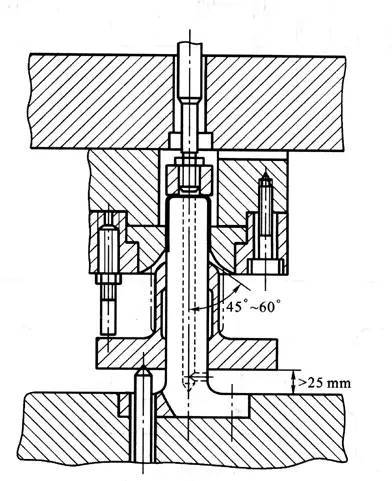

東莞拉延模具設計后續拉深用的毛坯是已經過首次拉深的半成品筒形件，而不再是平板毛坯。因此其定位裝置、壓邊裝置與首次拉深模是完全不同的。后續各工序拉深模的定位方法常用的有三種：第一種采用特定的定位板(圖4.6.5)；第二種是凹模上加工出供半成品定位的凹窩；第三種為利用半成品內孔，用凸模外形或壓邊圈的外形來定位(圖4.6.6)。此時所用壓邊裝置已不再是平板結構，而應是圓筒形結構。
