東莞汽車模具設計培訓老師分享:汽車翻邊模具結構注意事項

發布時間：2019-03-04 | 信息來源：東莞盈安教育科技有限公司

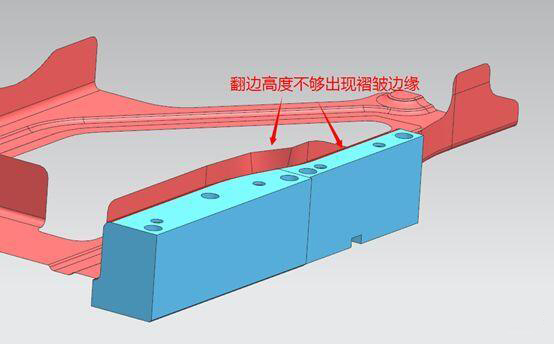

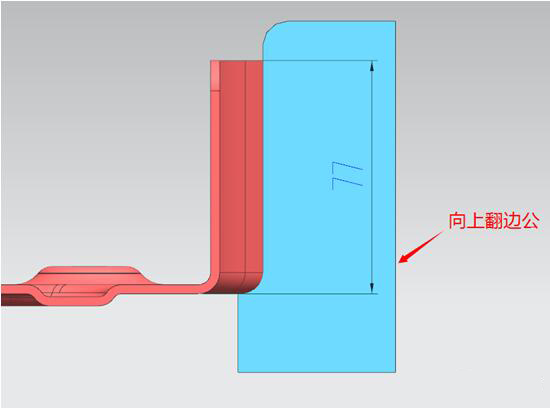

汽車模具經常看到很高的翻邊如圖1和2，這里的翻邊和折彎名詞在定義的時候，我們把直線的叫做折彎，把曲線的叫做翻邊,這類型模具設計需要注意什么，以及不這樣做的后果會是怎么樣的結果。

圖1

圖2

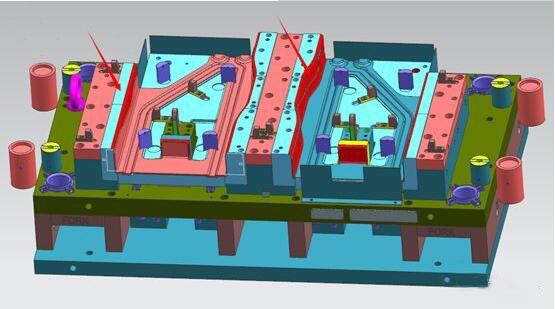

一般直線折彎，我們的模具成型公只需要做折彎R角的3-5倍料厚，如圖3這樣折彎翻邊很高的產品，我們一般采用的都是向上成型結構，方便操作和調試模具

圖3

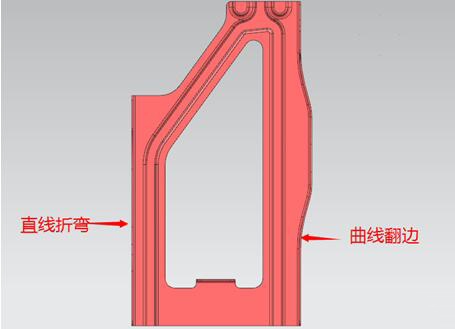

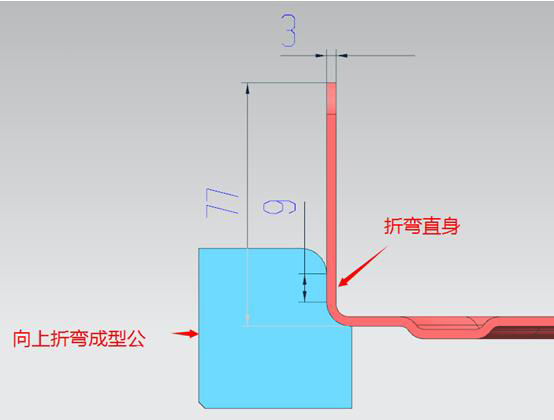

東莞連續模具設計時一般曲線翻邊，我們的模具成型公需要全部包住產品，如圖4，如果不全包產品翻邊邊線，在曲線翻邊處會出現如圖5沖壓成型帶來的邊線外張，扭曲，褶皺。

圖4

如圖5

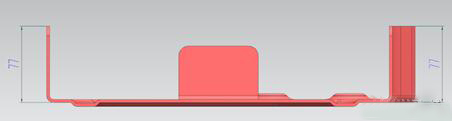

綜上所述，汽車產品的模具翻邊結構和折彎結構是有很大的區別，在設計模具結構的時候，翻邊高度很高的情況下都需要包過邊緣，這樣才不會出現產品邊線褶皺曲張，給后續修模帶來困擾以及模具成本費用的增加，帶來不必要的損失。那么如圖1的產品，在既有折彎和翻邊的特點同時存在的情況下，我們兩邊的翻邊工具都要做一樣的高度，目的是為了防止一邊高一邊低帶來的成型扯料，如圖6所示
