東莞汽車模具設計之澆注系統

發布時間：2019-03-04 | 信息來源：東莞盈安教育科技有限公司

本文主要介紹一下東莞汽車模具設計中澆注系統設計的一些小知識。

1、小模具主澆口套長度不超過60mm，最短不低于30mm，大模具澆口套長度不超過80mm

2、澆口套“R”角必須按機臺噴嘴球徑匹配（澆口套SR大于射嘴SR2mm-3mm），澆口套孔徑比注塑機射嘴孔徑大0.5mm-1mm,（射嘴規格見注塑機參數表）。

3、澆口套內壁面必須拋光。其余流道拋光必須用320#以上的油石拋光；澆口套必須由定位圈固定，不得懸浮在模板上。

4、產品流道必須為圓形或U形流道，流道必須平滑，不可采用梯形流道。

5、澆口、流道必須按圖紙尺寸用機床加工，不得用手工和打磨機加工。

6、進澆口的設置不得影響制品外觀及安裝，應避免制品產生縮痕、熔接痕、沖痕等；并且保證澆口易于去除。

7、東莞端子模具設計培訓老師認為分流道前端應有一段延長部分作為冷料穴，透明制品的深冷料穴應盡量大。

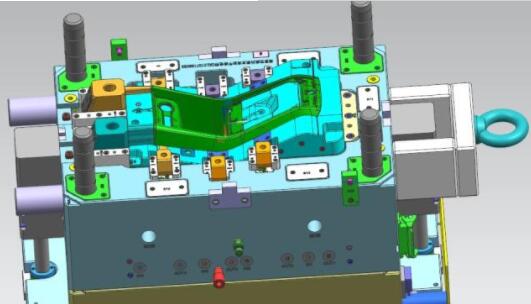

東莞汽車模具設計

8、一般情況下避免在頂桿上設置潛伏式澆口。

9、彎鉤潛伏式澆口，兩部分鑲塊應進行氮化處理。

10、三板模的脫料板要求導向滑動順利，脫料板易拉開。中、小型模具的拉鉤應采用塑料拉鉤。

11、三板模的脫料板與模板之間的開距應適于取出流道，一般情況下，開距=流道總長度+20～25mm。原則上應大于120mm以上。

12、熱流道品牌采用米高、柳道、麥?zhǔn)康录翱蛻糁付ㄆ放?，熱電偶采用J型，其的接線方式見附圖4，熱流道插頭必須統一為24針閥，所有線路必須隱藏在模具內部，不可外露，接口分布在模具天側，接線方式按附圖4接線標準。外來熱流道模具在我司試模、生產之前，熱流道接線必須要進行測量核對，以免接線錯誤導致熱電偶、加熱圈燒損。插座外周必須要有保護，防止吊運時損壞插座

13、需加模溫的模具定模必須配置隔熱板。

以上是東莞彈片模具設計培訓公司盈安教育關于澆注系統設計的介紹，想了解更多相關知識，請關注盈安教育官網。
