縮口模具設計新概念
發布時間：2019-01-14 | 信息來源：東莞盈安教育科技有限公司鍍鉻鋼板、鍍鋅鋁鋼板、鍍鋁鋼板及彩板越來越多的應用于沖壓生產，為防止在沖壓生產時破壞鍍層，模具結構設計應融入新概念。

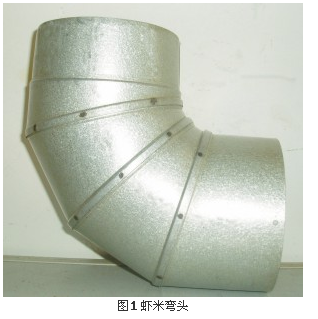

圖１蝦米彎頭
本產品為蝦米彎頭類產品，如圖1所示。依據產品工作環境及經濟成本的要求，選用鍍鋅鋁鋼板材料。鍍鋅鋁鋼板的耐腐蝕性和熱反射性比常規鍍鋅鋼板更高。故在沖壓生產中，如何防止破壞鍍鋅鋁層，無需模具設計人員考慮。
=常，產品質量穩定。
1傳統縮口模具結構分析
如圖1所示，蝦米彎頭的第一節需縮口成形?？s口成形是在敞口處加壓，縮小其直徑的成形方法，常見的縮口成形有旋壓縮口和沖壓縮口，如圖2所示。旋壓縮口模具結構如圖2a所示，其成形原理是工件做旋轉運動，旋輪2做直線或曲線運動，逐漸擠壓材料貼緊動模芯，以完成縮口成形。沖壓縮口模具結構如圖2b所示，其成形的原理是凹模內徑尺寸等于縮口后的工件外徑，當上模下形時，凹模2內壁摩擦擠壓工件外表面而成形。上述方法易劃傷工件外表面鍍層，使工件失去防銹能力。基于此原因，我們在設計縮口模具時融入了全新的概念。
圖２傳統縮口模具
如圖3所示為縮口模具結構，根據板料厚度、產品大小不同，凹?？刹捎枚喟晔交顒影寄?此副模具凹模采用8瓣)。其工作原理為，工件以活動凹模7定位，上模下行時圈式斜楔3推動活動凹模作徑向運動，八瓣凹模內徑逐漸減小并合攏到產品縮口直徑，從而完成縮口成型。八瓣凹模的滑動以導向銷9導向。開模時，活動凹?？績?nèi)置彈簧10撐開復位，工件箍在縮口模芯6上，但包緊力很?。Ｐ究稍O(shè)計1°錐度便于卸料），隨上模上行后可用工具輕松卸下工件。
這種模具結構與傳統縮口模具相比其優勢在于：
（1）卸料輕松。傳統的沖壓縮口成型，縮口結束后工件由于存在彈性回復，會緊緊卡在凹模2內，如圖2b所示。當板料比較薄時，無法設計推料機構，脫模艱難，生產效率低，且易引發安全事故。
（2）生產效率高。由于多瓣式活動凹?？s口模具采用沖壓生產且卸料輕松，與旋壓縮口相比生產效率高，產品廢品率極低。
圖３八瓣式活動凹?？s口模具
3、結束語
采用多瓣式活動凹?？s口成形，在模具設計時由于縮口內芯是整體式的結構而凹模是多瓣活動式結構，經縮口后工件在八瓣間隙處會有縱向少量起皺，若不影響產品使用，可忽略不計。若需進一步美化產品，可將內芯也設計為活動的多瓣式凸模，但多瓣間隙要與多瓣凹模間隙錯開，這種模具結構更為復雜，但產品質量較好。為避免起皺也可以根據縮口系數計算縮口次數，進行多次縮口。
傳統的縮口模具結構還有其他形式，但采用多瓣式活動凹?？s口成形是縮口模具設計的新思路，與傳統的縮口模具相比具有較好的生產使用價值。下一篇：沖床上安裝模具的步驟相關資訊
