前面厚街五金模具設計老師已經介紹了拉深模具設計的工藝，下面再說一下拉深模工作部分的結構和尺寸。

拉深模工作部分的尺寸指的是凹模圓角半徑凸模圓角半徑，凸、凹模的間隙c，凸模直徑，凹模直徑等，如圖4.6.7所示。

式中d為毛坯直徑或上道工序拉深件直徑；d為本道拉深后的直徑。

后續各次拉深時應逐步減小，其值可按關系式確定，但應大于或等于。若其值小于，一般很難拉出,只能靠拉深后整形得到所需零件。

表4.6.1首次拉深的凹模圓角半徑

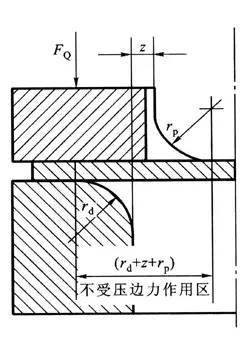

凸模圓角半徑對拉深工序的影響沒有凹模圓角半徑大，但其值也必須合適.太小，拉深初期毛坯在處彎曲變形大，危險斷面受拉力增大，工件易產生局部變薄或拉裂，且局部變薄和彎曲變形的痕跡在后續拉深時將會遺留在成品零件的側壁上，影響零件的質量。而且多工序拉深時，由于后繼工序的壓邊圈圓角半徑應等于前道工序的凸模圓角半徑,所以當過小時,在以后的拉深工序中毛坯沿壓邊圈滑動的阻力會增大,這對拉深過程是不利的。因而，凸模圓角半徑不能太小。若凸模圓角半徑過大，會使處材料在拉深初期不與凸模表面接觸，易產生底部變薄和內皺，如圖4.6.8所示。

以后各次可取為各次拉深中直徑減小量的一半，即：

為下道拉深的工件直徑。

因此拉深模的間隙值也應合適，確定時要考慮壓邊狀況、拉深次數和工件精度等。其原則是：既要考慮板料本身的公差，又要考慮板料的增厚現象，間隙一般都比毛坯厚度略大一些。采用壓邊拉深時其值可按下式計算：

(4.6.3)

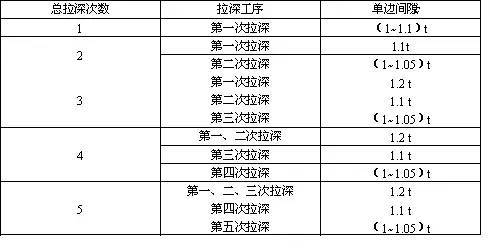

表4.6.2增大間隙的系數μ

注：表中數值適用于一般精度（自由公差）零件的拉深。具有分?jǐn)?shù)的地方，分母的數值適用于精密零件（it10--12級）的拉深。

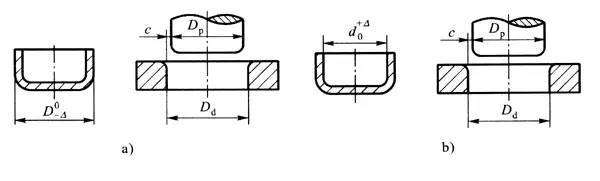

當工件的外形尺寸及公差有要求時(如圖4.6.9a所示)，以凹模為基準。先確定凹模尺寸因凹模尺寸在拉深中隨磨損的增加而逐漸變大，故凹模尺寸開始時應取小些。其值為：

（4.6.4）

（4.6.6）

凸、凹模的制造公差和可根據工件的公差來選定。工件公差為itl3級以上時,和可按it6～8級取，工件公差在itl4級以下時,和按itl0級取。

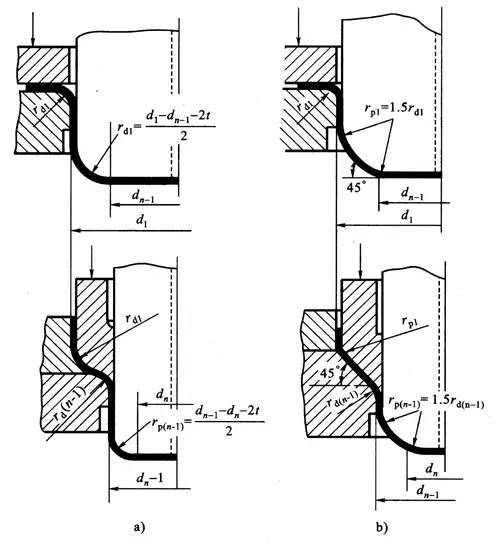

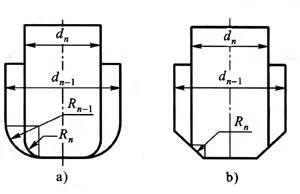

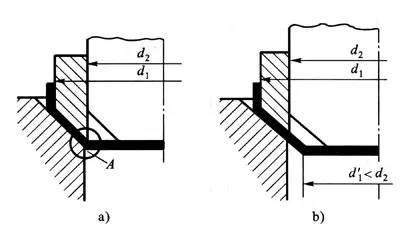

當毛坯的相對厚度較小，必須采用壓邊圈進行多次拉深時，應該采用圖4.6.10所示的模具結構。圖4.6.10a中凸、凹模具有圓角結構，用于拉深直徑的拉深件。圖4.6.10b中凸、凹模具有斜角結構，用于拉深直徑d≥100mm的拉深件。

圖4.6.11斜角尺寸的確定

為了便于取出工件，拉深凸模應鉆通氣孔，如圖4.6.10所示。其尺寸可查表4.6.4。

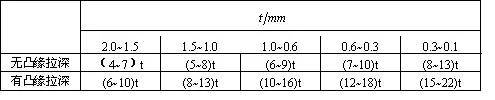

表4.6.4通氣孔尺寸

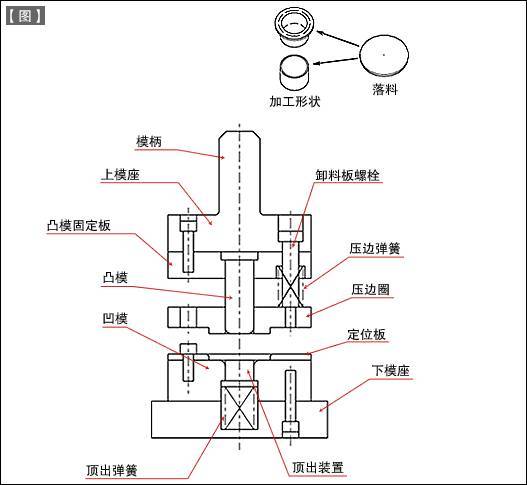

在帶可動式壓邊圈的拉深下出料構造的模具內設置了頂出裝置的構造。其構造如【圖】所示。

該構造的缺點是不適于進行較深的拉深加工。因?yàn)槭艿娇裳b入彈簧的長度限制。在上模方面，凸模與拉深深度成比例變長。同時，壓邊用彈簧也必須變長。如果根據彈簧的變形量來決定彈簧長度，有時候所需長度空間比凸模還要長，上模變大，考慮與下模的平衡關系、模具閉合高度等因素，構造很難成立，甚至于無法實現。
